【故障現場】大埋深電纜故障定位方法分享
什么情況算大埋深？
電纜的埋設深度超過1.5米的電纜都可以稱為大埋深。正常敷設電纜時，很少有埋設太深的情況，一般電纜在鋪設后可能后期會有回填加高導致埋設深度增加。
大埋深會影響測試嗎？
大埋深的電纜測試時，因電纜敷設的深度過高，影響地面信號接收，需要測試的時候選擇放電能量大的高壓發生器，同時精確定點的儀器靈敏度也必須高。
遇到這類型故障怎樣測試？
遇到大埋深電纜故障時。建議測試完距離以后，進行電纜路徑測量的時候同時觀測電纜的埋深（注意：此時需要選擇具有測深功能的電纜路徑儀），遇到埋設深度明顯變化的地點隨時做記錄，精確定點時建議選用帶時間差的定位儀，如果接地嚴重建議選擇跨步電壓法精確定位。
大埋深電纜故障測試現場（一）
地 點：臨潼區陜西鋼構廠；
電纜類型:10kV交聯電纜故障定位；
電纜埋設方式：土地直埋6米；
故障類型：金屬短路且接地；

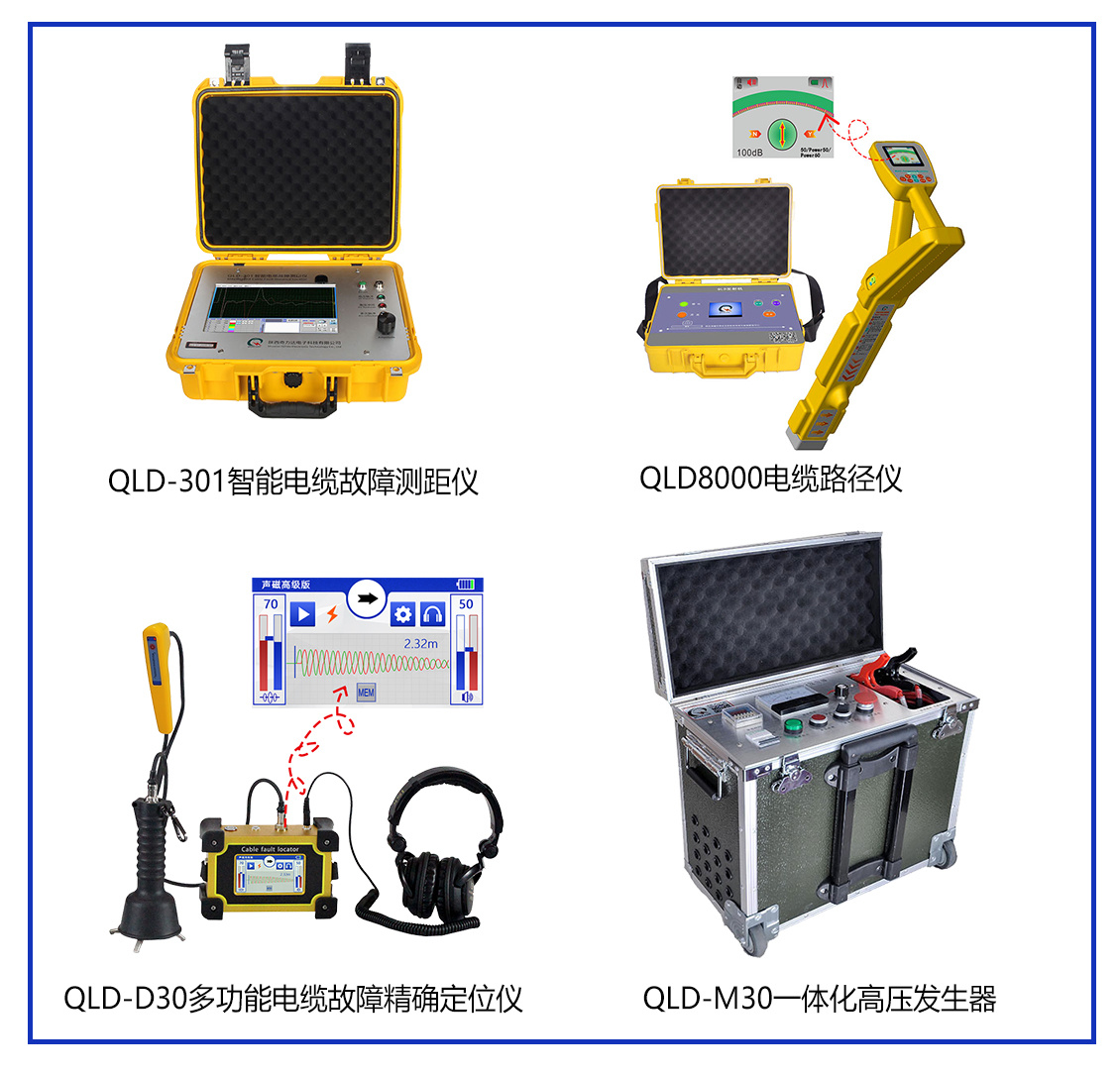

使用儀器：QLD-301智能電纜故障測距儀、QLD8000電纜路徑儀、QLD-M30電纜故障測試一體化高壓發生器、QLD-D30多功能電纜故障精確定位儀。
測試過程分享
（一）了解現場情況
奇力達現場技術工程師米工攜帶測試設備到達電纜故障測試現場。廠里電纜是一條10kV的交聯電纜，已經埋設十幾年，期間修路等施工進行過二次回填，具體電纜的位置不明確，埋深不明確。
（二）判斷故障性質

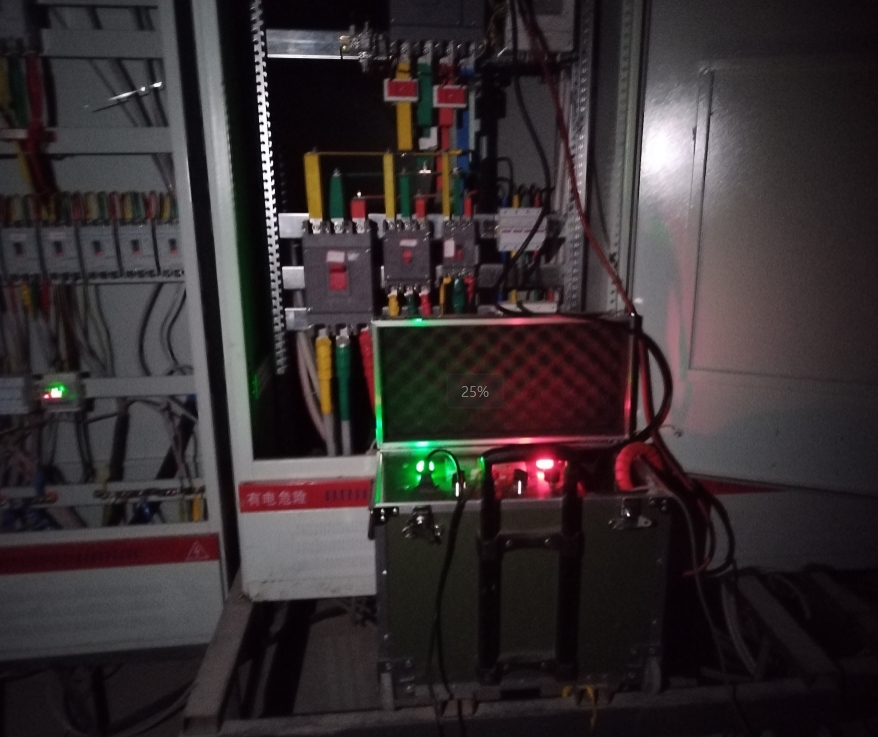

用QLD-M30電纜故障測試一體化高壓發生器做耐壓測試，發現有泄漏電流，用絕緣表測試阻值幾乎是0M歐，由此判斷該電纜為接地故障。
（三）測試電纜故障距離

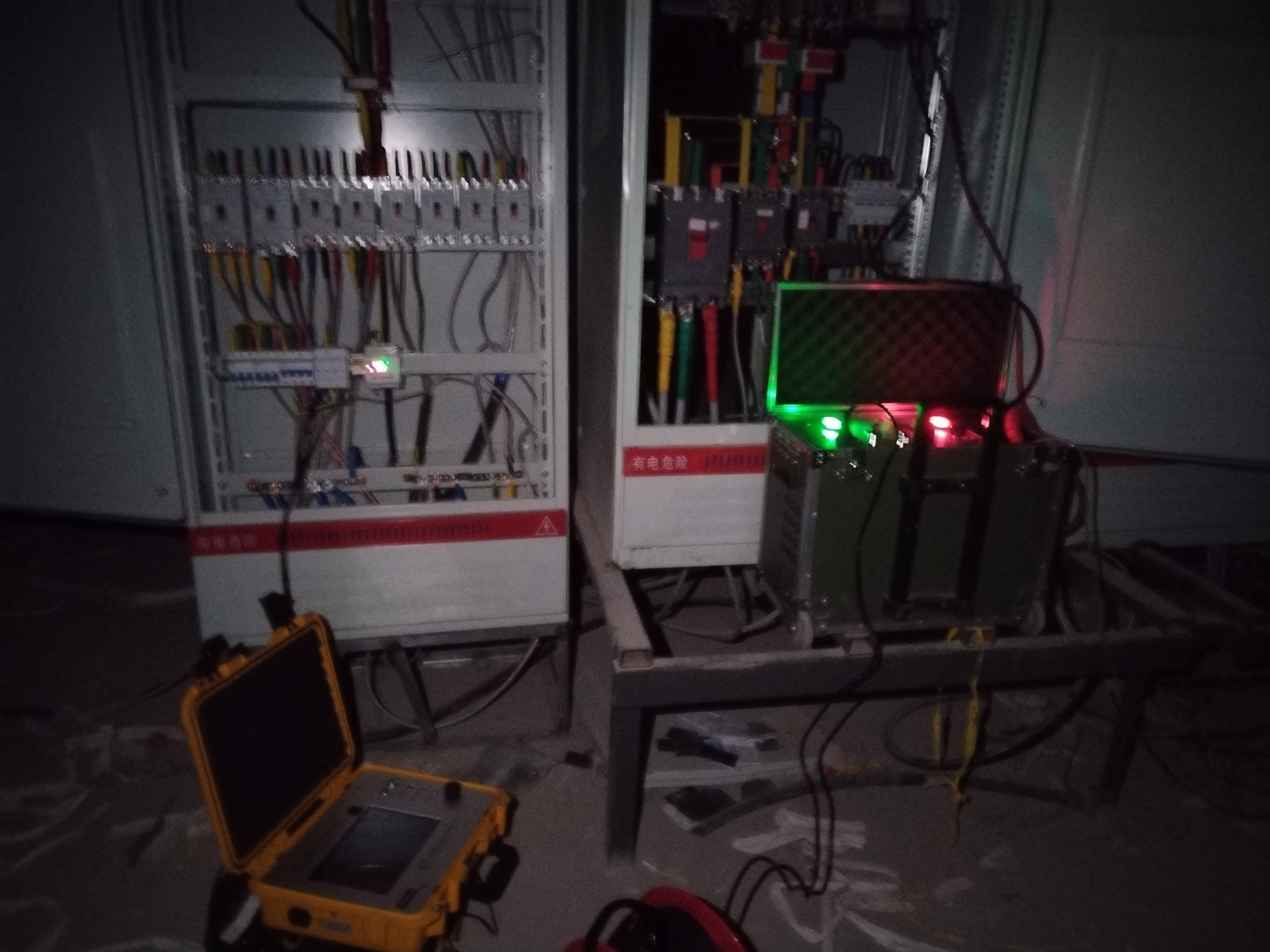

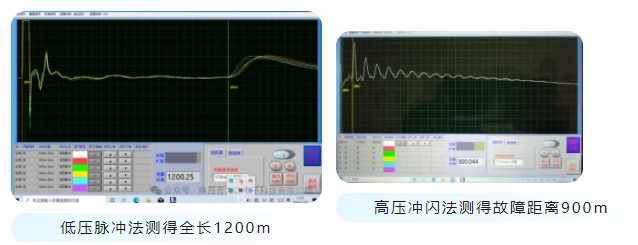

用QLD-301智能電纜故障測距儀的低壓脈沖法取全長距離為1200米，QLD-301智能電纜故障測距儀配合QLD-M30電纜故障測試一體化高壓發生器，用高壓沖閃法測出電纜的距離為900米。
（四）電纜路徑及故障位置精確定位

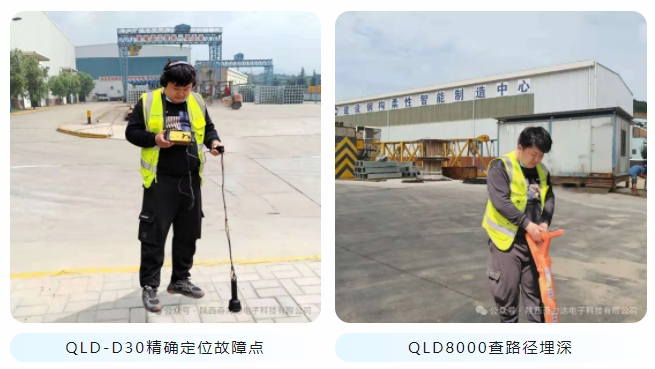

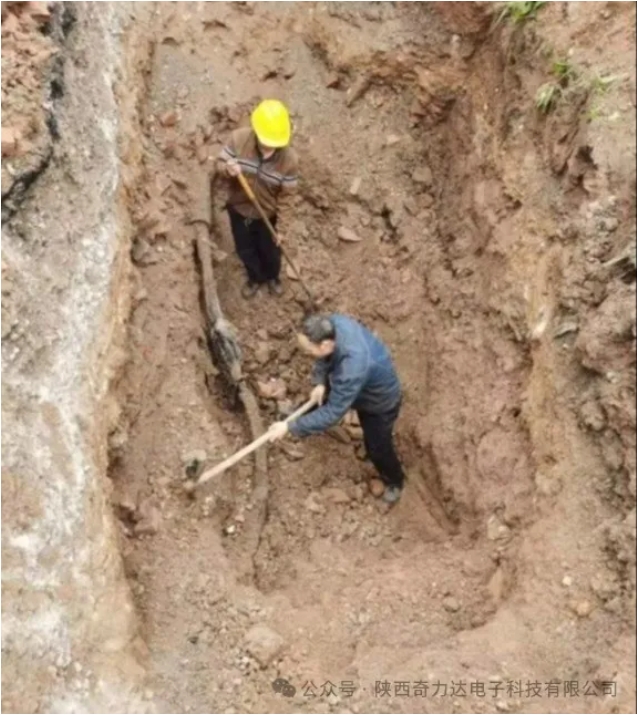

從對端用推尺結合QLD8000電纜路徑儀查找電纜的路徑，300米附近對路徑及埋深做標記，點擊一鍵測深，顯示電纜埋深6米。用QLD-D30電纜故障定位儀在故障點處附近精確定位，因此處埋設深度大，沖擊放電時聲音較小，通過聲音結合波形可以明確判斷故障點位置。現場協調挖掘機進行開挖，挖出電纜后故障點就在定位的正下方。
測試總結
本次現場電纜埋設較深，定位難度較大，經過2個多小時的時間，米工成功找到了故障點。這類大埋深的電纜故障現場測試時，要求高壓發生器沖擊放電能量大，定位儀靈敏度高，接收信號能力強，路徑儀必須有直讀測試功能（方便實時探測電纜的埋設深度）。
