【故障現場】常見的死接地電纜故障定位方法分享
什么叫死接地？
死接地即故障相對鋼帶、大地發生金屬性短路的故障且阻值為0歐。
1.地面下沉.鋼帶與相線搭接。
2.故障大電流瞬間熔接。
3.電纜長期老化運行，出現大面積故障（2米以上的長度均是低阻故障等效為死接）。
死接地故障判斷依據依據是什么？
絕緣電阻測試儀測試0兆歐，接著用萬用表測試阻值接近0歐，判斷為死接。
遇到這類型故障怎樣測試？
遇到死接地故障，用波反射測距儀測試全長，用電橋測試電纜故障距離。首選帶有跨步法的定位儀進行故障定位，選擇D30定點儀的電磁模式定位故障點更高效。
死接地電纜故障測試現場（一）
地點：西安市未央?yún)^(qū)國際美術城；
電纜類型：380V交聯電纜故障定位；
電纜埋設方式：土地直埋1.15米；
故障類型：金屬短路且接地；
使用儀器：QLD-301智能電纜故障測距儀、QLD8000電纜路徑儀、QLD-K10直埋接地電纜故障快側儀。
測試過程分享
（一）了解現場情況

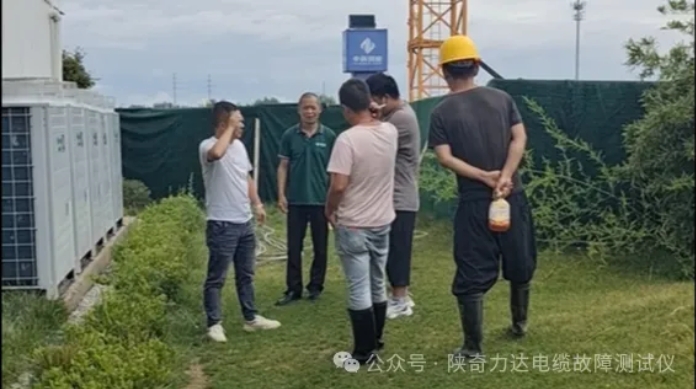

奇力達現場技術工程師米工攜帶測試設備到達電纜故障測試現場?，F(xiàn)場工作人員描述售樓部已經斷斷續續停電兩天，電工根據經驗判斷位置，已經挖了三處，均不是故障位置。電纜為一條380V電纜，不知道電纜的埋設走向。
（二）判斷故障性質

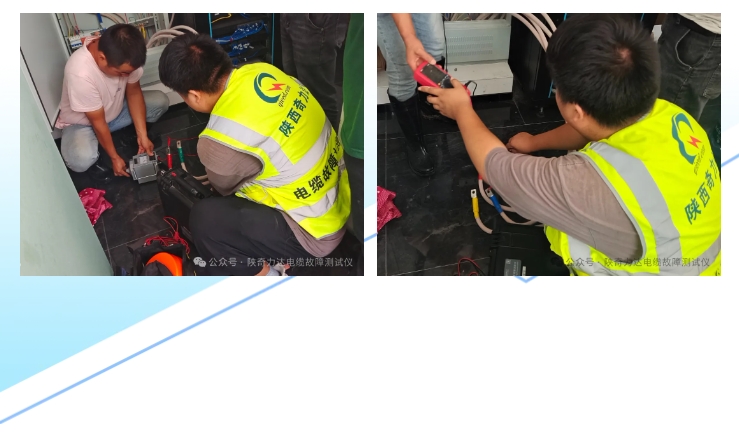

用2500V電子絕緣電阻測試儀測得該故障電纜對地的絕緣阻值ABCN分別為0MΩ，20MΩ，0MΩ，25MΩ，繼續用萬用表測試相間通斷，A、C相間直接導通，由此判斷該電纜為金屬性短路接地故障。
（三）測試電纜故障距離

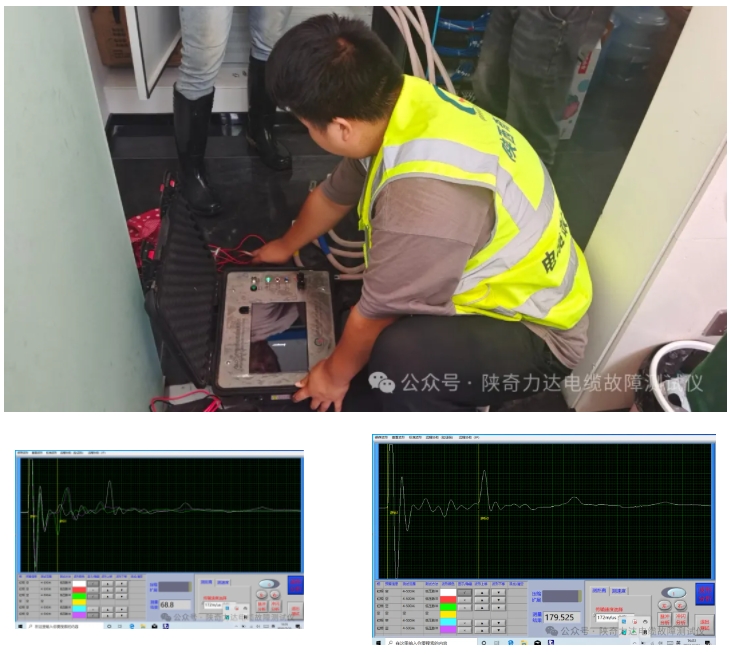

用QLD-301智能電纜故障測距儀的低壓脈沖法取A C、BC、AB三組波形進行分析，BC、AB為全長波形，AC為短路波形，且分叉點很明顯。由三組波形判斷出該故障電纜全長距離為179.5米，故障距離為68.8米。
（四）電纜路徑及故障位置精確定位
根據故障性質判斷技術人員選擇用跨步電壓法定位此故障點，因為金屬性短路故障用M30一體化高壓發生器對故障點進行沖擊放電，QLD-D20電纜故障定位儀在故障點處附近精確定位是幾乎聽不到聲音的，無法定位。所以米工直接選擇用QLD-K10電纜故障測試儀在找路徑的同時找故障點，四十分鐘左右測試人員精確定位故障點。電纜在水泥地面下埋設，用QLD8000電纜路徑儀的一鍵測深功能測出此處電纜的埋設深度為1.05米。故障點位置和深度做標記，等待開挖。
測試總結
經過1個多小時的時間，米工成功找到了故障點。師傅用水鉆挖開水泥層，找出電纜，電纜有明顯的破損，撥開后故障點處芯線完全搭接，并且故障點在水泥地面下面，接地故障探測器不能直接扎地，測試信號很小，在水泥縫隙澆水通導，經過多次判斷，定位到故障點位置。如果用常規的跨步電壓定點儀定位故障點位置效率較低，用奇力達QLD-D30多功能電纜故障精確定位儀電磁模式，可同步接收高壓放電產生的電壓信號，是普通跨步電壓信號的100倍，有效避免干擾?？煽焖倬珳?zhǔn)測試高低壓電纜的接地故障，不受環境限制，更容易解決高阻接地故障定點的難題。實時指示故障點方向和電纜方位，可保證不偏離電纜，快速判斷故障點位置，將定位時間縮短5倍以上，原來定位1小時，現在定位10分鐘。
