【故障現場】常見的穿管電纜故障定位方法分享
穿管電纜故障類型有哪些？

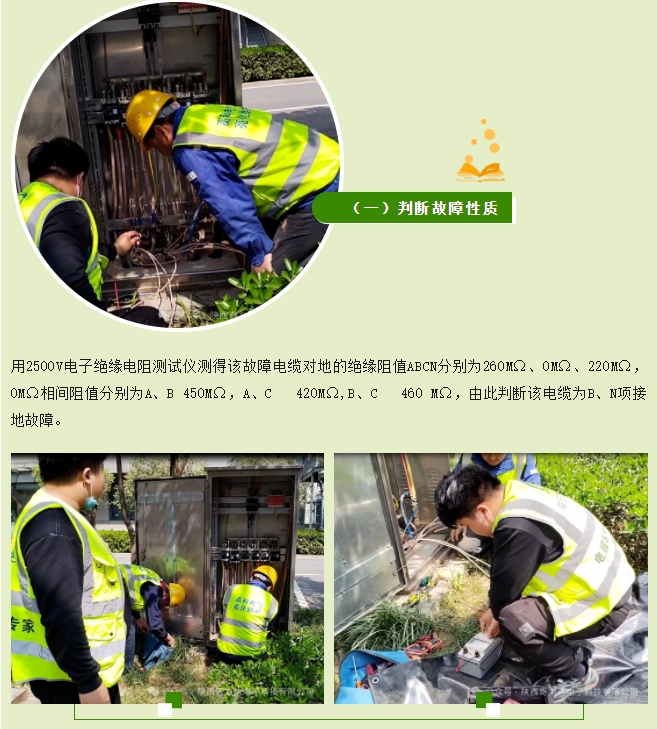

穿管電纜發生故障時，故障類型有很多種，比如接地、閃絡、相間等，在測試之前必須用絕緣表或高壓發生器的耐壓燒穿功能對故障性質進行判斷，完全了解故障類型后再進行測試。
遇到這類型故障怎樣精確定點？
因為是穿管電纜，高壓放電時會有回傳聲，穿金屬管時傳聲更明顯且金屬管會導電，此時可以首選帶有時間差法的定位儀去精確定位。
穿管電纜故障測試現場（一）
測試地點：西安旗遠.錦樾（錦業5街）；
電纜類型：380V電纜故障定位；
埋設方式：穿管直埋0.5米；
故障類型：接地故障；

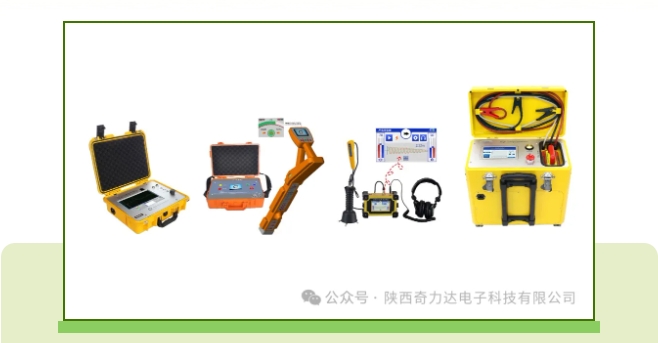

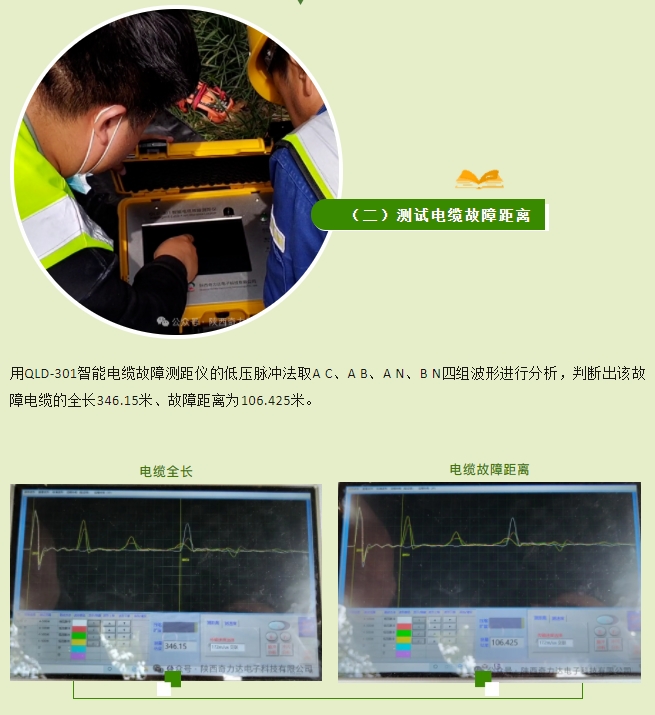

使用儀器：QLD-301智能電纜故障測距儀、QLD8000電纜路徑儀、QLD-M50電纜故障測試一體化高壓發生器、QLD-D30多功能電纜故障精確定位儀。
=
測試過程分享

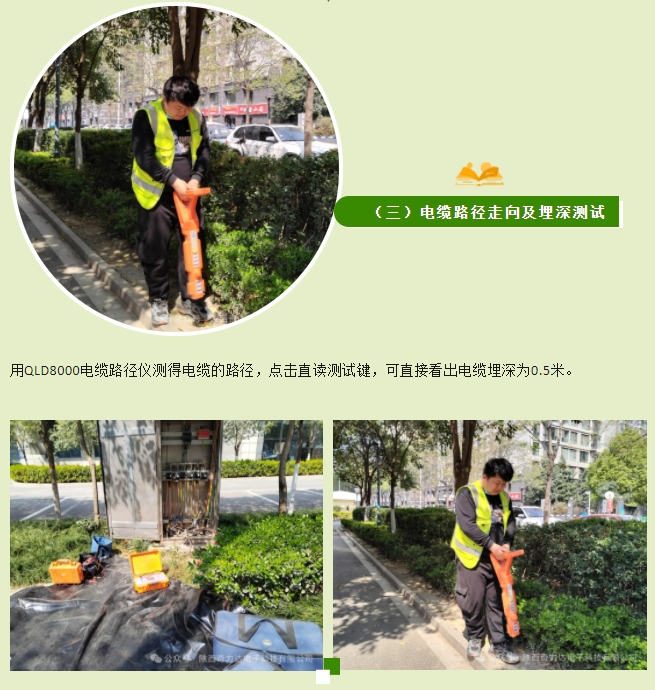

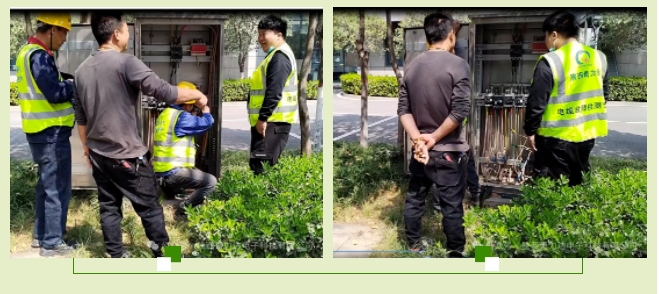

奇力達現場技術工程師米工攜帶測試設備到達電纜故障測試現場?，F(xiàn)場工作人員描述小區內電纜鋪設情況：電纜為一條380V電纜，不知道電纜的埋設走向，大概是200米左右，但是電纜長度描述不能保證準確。

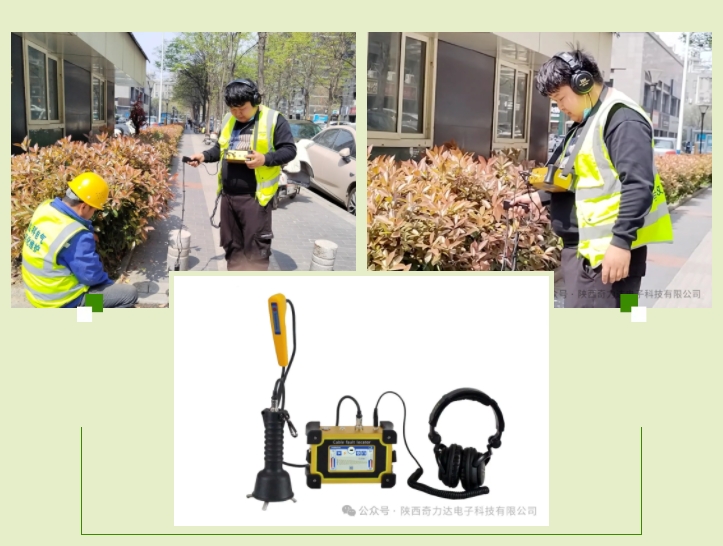

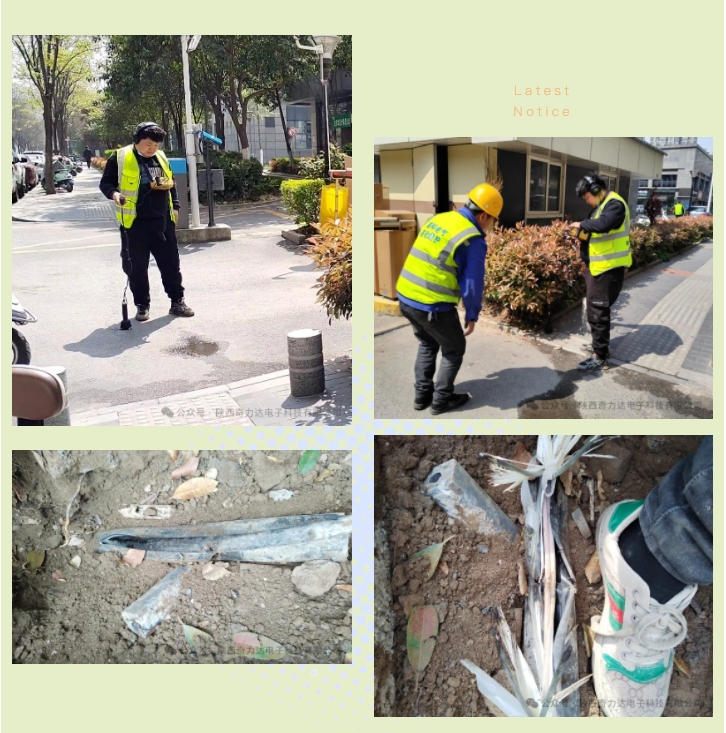

用QLD-D30多功能電纜故障精確定位儀去100米附近，打開定點儀，可以聽見微弱的聲音，現場環境導致放電聲音會很小，調節增益后，聲音有明顯的增大，根據定點儀顯示屏上的箭頭指向，向前移動，在顯示到故障距離位置0.35米的地方，向前挪動距離變大，判定顯示數字0.35m的地方為故障點位置，開挖后電纜為穿管電纜，管道有個小破口，管道破開后故障點就在破口處。
測試總結
經過2個小時的時間，米工成功找到了故障點。故障修復后，該小區的電力供應迅速恢復正常，有效保障了小區的正常用電。
現場環境特殊，故障點為接地故障，故障點處于綠化帶內穿PVC管，且電纜無鋼帶，沖擊放電時只能對地打高壓，放電聲音很小，如果用常規的定點儀可能很難準確的定位出故障點的位置，用奇力達QLD-D30多功能電纜故障精確定位儀，抗干擾能力高，有多種濾波頻帶，根據不同環境選擇不同的濾波，可以過濾腳步聲、汽車喇叭聲、交談聲等各種干擾噪音，只保留放電聲。數字羅盤導向，無需人工分析，只需按照羅盤指引定位故障，像指南針一樣，指引你找到故障點。實時指示故障距離，顯示正在靠近故障點還是在遠離故障點；實時電纜路徑引導，讓您在不偏離電纜的前提下精確定位。故障距離采用數字方式顯示，以毫秒為單位顯示故障距離，值越小越接近故障點。 別人可能需要一小時，我們只需要二十分鐘就可以快速準確定位到故障點。
