天津電建高壓電纜故障檢測
天津市津南區鑫港三號路津南區天津電建一條110KV高壓電力電纜，因外護套受外力劃傷導致鋼帶在中間故障點位置接地。
所屬分類：
參考案例
天津電建高壓電纜故障檢測
| 需求單位 | 天津市津南區天津電建 | ||||
| 地址 | 西安市未央?yún)^(qū)鳳城九路西航社區外招小區南區 | ||||
| 檢測單位 | 陜西奇力達電子科技有限公司 | ||||
| 現場使用儀器 | QLD-K10電纜故障測試儀、QLD-D15電纜故障定位高壓電橋 | ||||
| 現場使用情況記錄 | |||||
| 測試時間 | 2019.8.29 | 測試地點 | 天津市津南區鑫港三號路 | ||
| 現場情況 | 一條110KV高壓電力電纜 | ||||
| 電纜類型 | YJLW02 64/110 1×800 | 電壓等級 | 110kV | ||
| 埋設方式及深度 | 電纜溝土地直埋1米 | 電纜全長 | 約200米 | 故障距離 | 180米 |
| 故障點損壞原因 | 外力破壞，長時間受潮導致。 | ||||

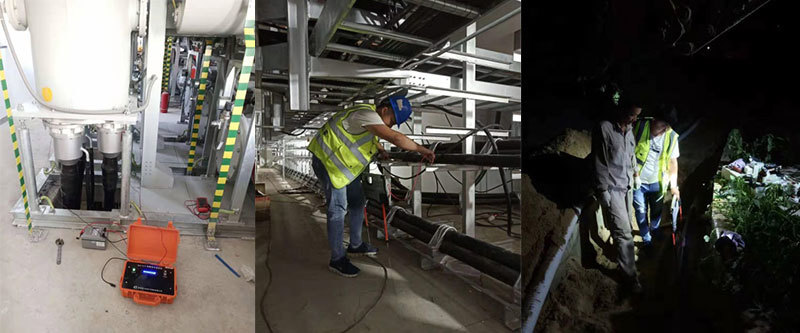

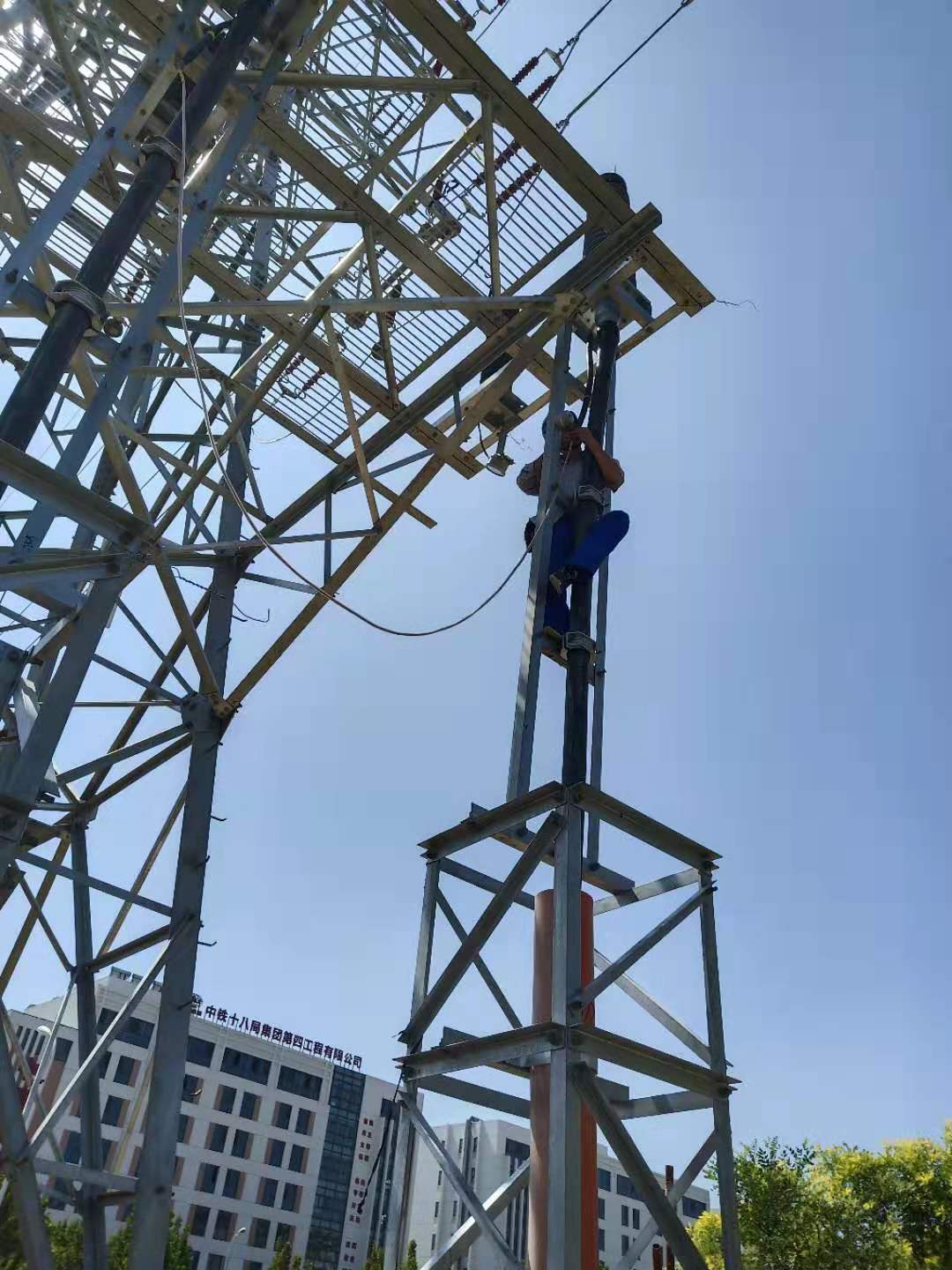

現場情況： 一條110kV高壓電纜總長約200米，首先測試人員把該電纜兩端，每項的鋼帶接地都給斷開，然后用2500V電子絕緣電阻測試儀測得該故障電纜鋼帶對地的絕緣阻值A(chǔ)BC分別為10000 MΩ以上，10000 MΩ以上，0 MΩ。由此判斷該電纜為C項外護套鋼帶接地故障。 因現場環境，該電纜兩端三項之間芯線都是接好的沒有外露，所以沒有辦法采取低壓脈沖測試全長，測試人員用步量從始端到終端距離約200米，默認為電纜全長。 接著測試人員在終端把A、C兩項的鋼帶用短路線短接起來懸空，然后在始端用QLD-D15電纜故障定位高壓電橋，測得故障點距離始端約180米處。

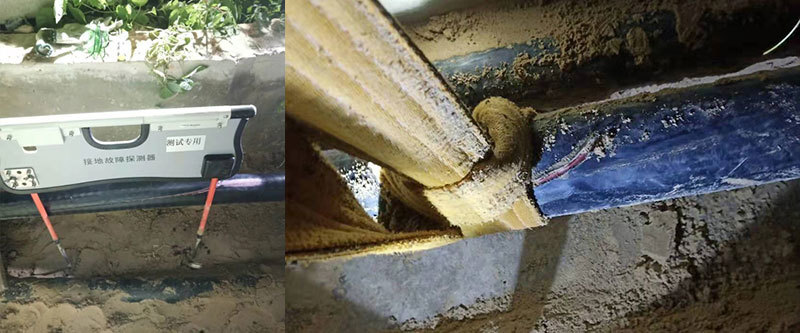

接著測試人員在始端用QLD-K10電纜故障測試儀，在找路徑的同時找故障，現場電纜埋設路徑比較復雜，測試途中有一段外露，全都在腳手架上長度約20米，前邊工作人員帶路，測試人員跟在后面測試，最后經過努力在距離終端約20米處定位故障點。
現場工作人員進行開挖，30分鐘后挖出故障電纜，可以明顯看到故障點，故障點位置就在定位的正下方。
做好準備工作后，現場工作人員開始做表面處理，1小時后表面處理干凈后測試人員用2500V電子絕緣電阻測試儀，測C項的鋼帶對地的阻值為10000 MΩ以上，初步確認沒有其他故障點后，現場工作人員開始做防護處理，2小時后處理完成。 第二天，供電局工作人員用耐壓測試儀，對該電纜C項的鋼帶對地做耐壓，時間1小時，沒有泄漏電流，確定該電纜沒有其他故障點。 | |||||
