西安市港務區港務大道現場測試報告
西安市港務區港務大道移動信號基站一條380V低壓電纜，因外力破壞導致斷線
所屬分類：
參考案例
西安市港務區港務大道現場測試報告
| 故障單位 | 西安市港務區港務大道移動信號基站 | ||||
| 地址 | 西安市港務區港務大道物聯網應用產業園 | ||||
| 檢測單位 | 陜西奇力達電子科技有限公司 | ||||
| 現場使用儀器 | QLD-201電纜測距儀、QLD-K10電纜故障測試儀 | ||||
| 現場使用情況記錄 | |||||
| 測試時間 | 2019.12.02 | 測試地點 | 西安市港務區港務大道物聯網應用產業園 | ||
| 現場情況 | 一條380V低壓電力電纜 | ||||
| 電纜類型 | 交聯電纜 | 電壓等級 | 380V | ||
| 埋設方式及深度 | 土地直埋0.5米 | 電纜全長 | 約240米 | 故障距離 | 48.375米 |
| 故障點損壞原因 | 外力破壞導致斷線 | ||||
|

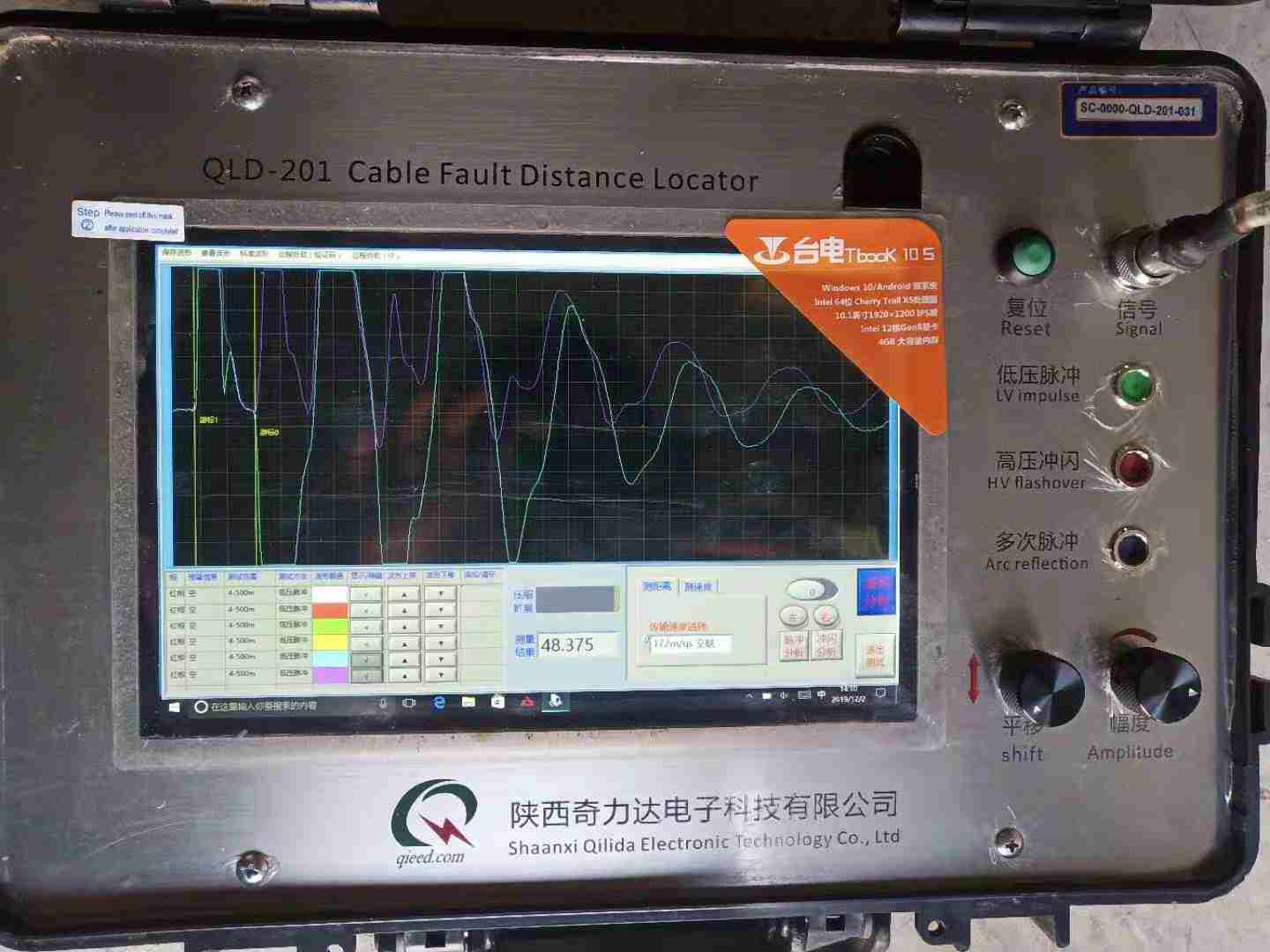

現場情況： 一條380V低壓電纜總長約240米，用2500V電子絕緣電阻測試儀測得該故障電纜對地的絕緣阻值A(chǔ)BCN都為0Ω，相間阻值均為0MΩ，用萬用表對三項和零線之間測試導通，其中B、C相導通，現場工作人員在終端把該故障電纜全部短接，測試人員用萬用表對三項和零線之間進行第二次測試，測試結果不變，確定該電纜為斷線故障。 首先測試人員用QLD-201智能電纜故障測距儀的低壓脈沖法測得電纜開路波形距離是48.375米，根據以上測試結果確認該電纜在48.375米處發生斷線故障。

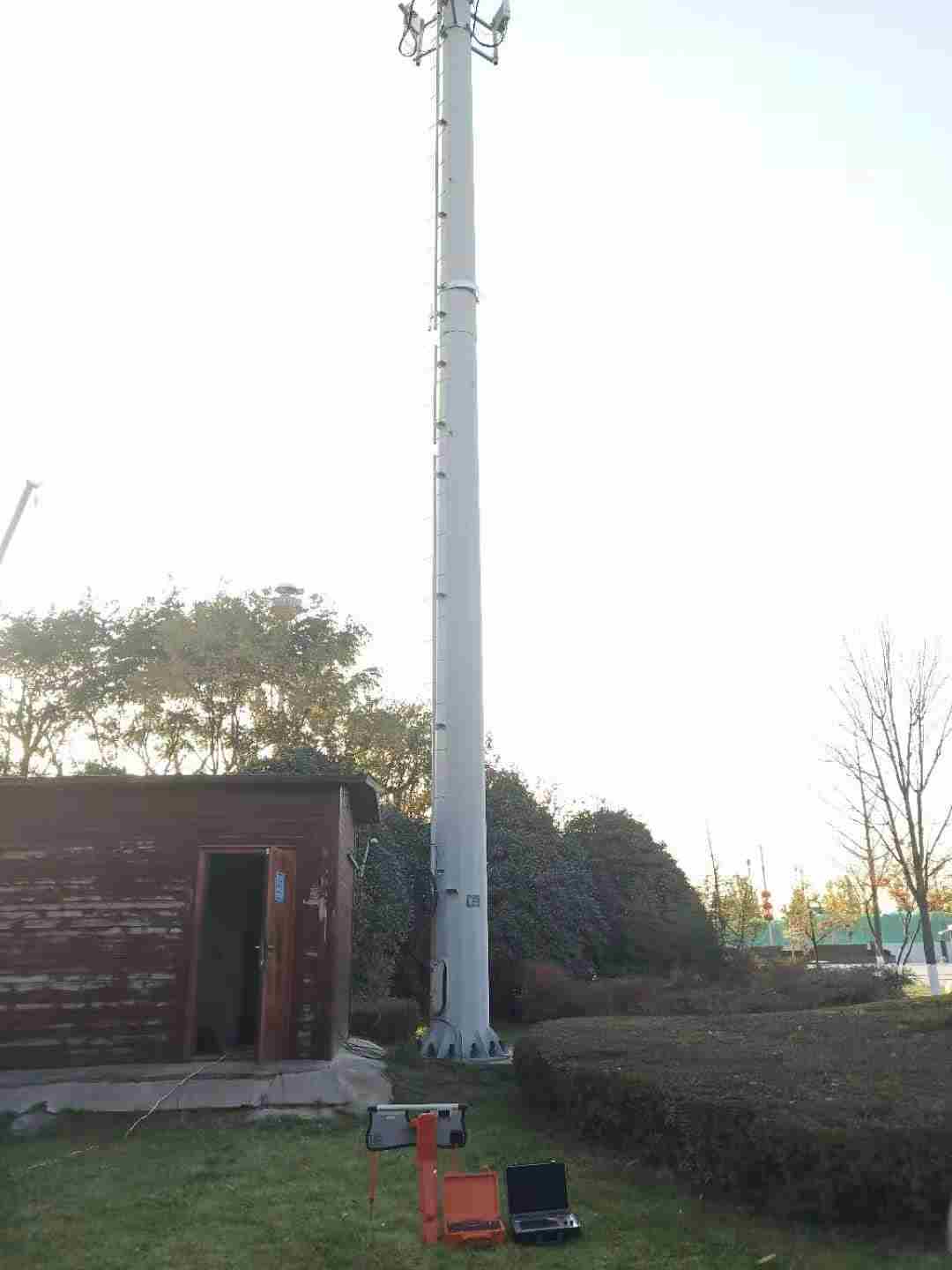

接著測試人員用QLD-K10電纜故障測試儀在找路徑的同時找故障，現場電纜埋設路徑比較復雜，測試途中在靠近48米處時故障探測器信號很強指示故障點還在前方，繞過墻體對面是地鐵施工的工地，在墻體內部準確尋到電纜走向，繼續往前6米左右發現該電纜的故障點，因施工原因?qū)е码娎|被挖斷。
現場工作人員把故障點位置截?cái)嘧龊帽砻嫣幚砗?，測試人員用2500V電子絕緣電阻測試儀測該電纜兩段的阻值A(chǔ)BCN三項及零線對地分別為50MΩ以上，確定沒有其他故障，工作人員開始做接頭。
2小時后做好接頭，恢復送電。 |
|||||
