河南省舞鋼市電力安裝公司故障電纜檢測
河南平頂山舞鋼市迎賓大道、240國道有一條10KV高壓電力電纜，因受外力破壞長時間發熱受潮導致出現故障。
所屬分類：
參考案例
河南省舞鋼市電力安裝公司故障電纜檢測
| 需求單位 | 河南省舞鋼市電力安裝公司 | ||||
| 地址 | 河南平頂山舞鋼市迎賓大道、240國道 | ||||
| 檢測單位 | 陜西奇力達電子科技有限公司 | ||||
| 現場使用儀器 | QLD-301電纜測距儀、試儀、QLD-M30一體化高壓發生器、QLD-D20電纜故障定位儀。 | ||||
| 現場使用情況記錄 | |||||
| 測試時間 | 2021.1.12 | 測試地點 | 河南省舞鋼市迎賓大道、240國道 | ||
| 現場情況 | 一條10KV高壓電力電纜 | ||||
| 電纜類型 | 交聯電纜 | 電壓等級 | 10KV | ||
| 埋設方式及深度 | 土地直埋1.5米 | 電纜全長 | 約1148.1米 | 故障距離 | 873.244米 |
| 故障點損壞原因 | 因受外力破壞長時間發熱受潮導致出現故障 | ||||
|

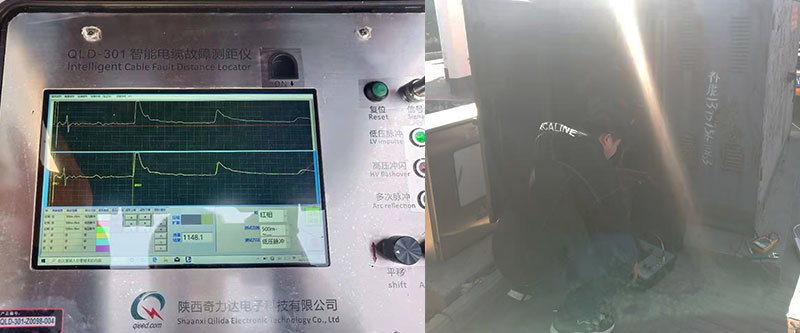

現場情況： 現場情況：一條10kV高壓電纜總長約200米，用2500V電子絕緣電阻測試儀測得該故障電纜對地的絕緣阻值A(chǔ)BC分別為500MΩ、0MΩ、450MΩ，項間阻值分別為A、B 550MΩ，A、C 520MΩ,B、C 560 MΩ，由此判斷該電纜為單項接地故障 測試人員用QLD-201智能電纜故障測距儀的低壓脈沖法測得該故障電纜全場1148.1米。

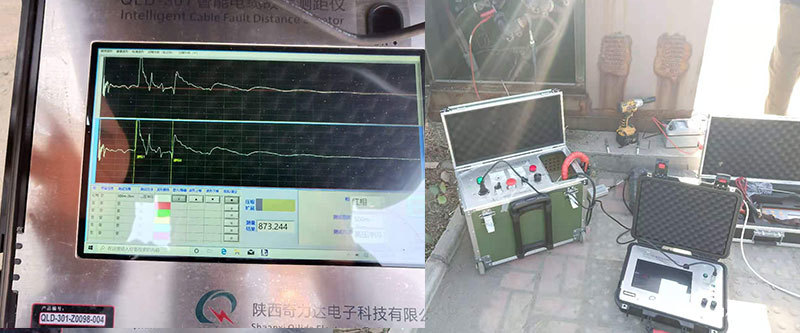

測試人員使用QLD-M30一體化高壓發生器，配合QLD-201智能電纜故障測距儀的高壓沖閃法測得故障距離873.244米。

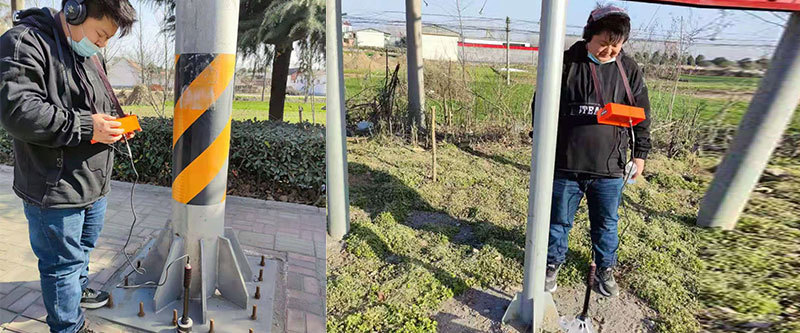

因現場人員知道路勁走向，最后測試人員采用QLD-M30一體化高壓發生器，擋位打在沖擊放電模式，對故障點進行擊穿放電的同時，使用QLD-D20電纜故障定位儀去故障點附近去定位，在接近故障點時，測試人員通過QLD-D20電纜故障定位儀就可以聽到故障點放電聲以及故障點放電波形，越靠近故障點聲音越大，波形時間差越小，準確的測距以及先進的定位儀使測試人員能夠準確快速定位故障點。
現場使用儀器突出特點：QLD-M30一體化高壓發生器多功能集成一體，有沖擊放電、耐壓測試、測距電橋的電源、還可以用來對高阻故障進行燒穿，體積小重量輕，方便攜帶。QLD-D20電纜故障定位儀的聲磁定位功能，在聽聲音時可以觀察磁場波形和聲音通道波形來判斷故障點，更快的解決了以往故障點放電聲音低沒法定位的難題，測試完成后電力公司對此次測試儀器的測試效果給予高度評價。 |
|||||
