世博園錦繡門工地項目部電纜故障檢測
帶電查找一條10kv300米的未知路徑電纜，要求找到該電纜路徑再第一個桿挖出走架空線
所屬分類：
參考案例
世博園錦繡門工地項目部電纜故障檢測
| 需求單位 | 西安市灞橋區世博園錦繡門工地項目部 | ||||
| 地址 | 西安市灞橋區世博大道 | ||||
| 檢測單位 | 陜西奇力達電子科技有限公司 | ||||
| 現場使用儀器 | QLD-8000電纜路徑探測儀 | ||||
| 現場使用情況記錄 | |||||
| 測試時間 | 2019.12.03 | 測試地點 | 西安市灞橋區世博園錦繡門工地 | ||
| 現場情況 | 一條10kV電力電纜 | ||||
| 電纜類型 | 交聯電纜 | 電壓等級 | 10KV | ||
| 埋設方式及深度 | 土地直埋1.5米 | 電纜全長 | 約600米 | 故障距離 | 0 |
| 故障點損壞原因 | 帶電找路徑 | ||||
|

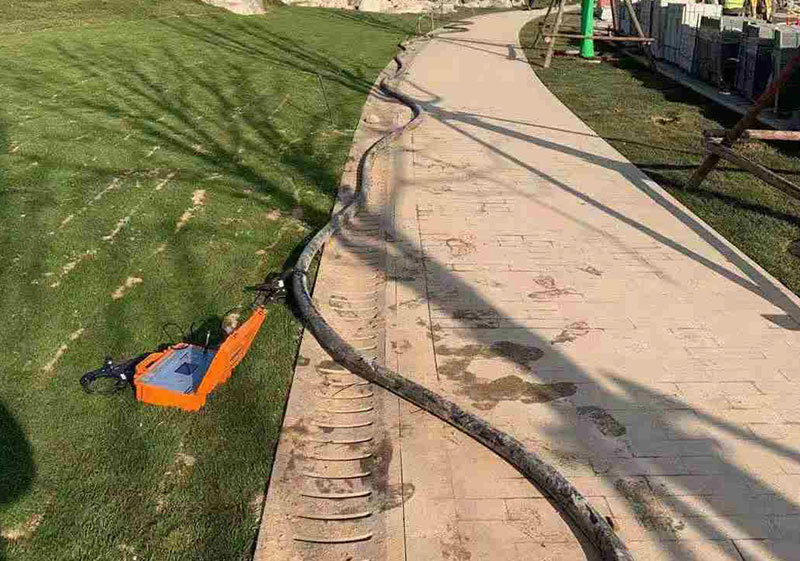

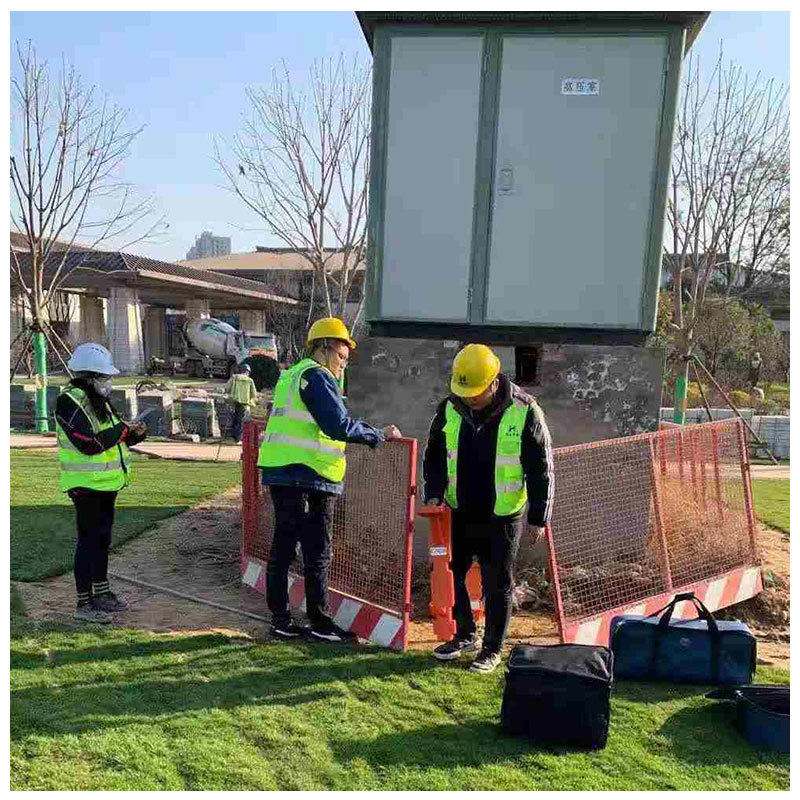

現場情況： 現場情況是從配電桂到第一個桿中間300米線路未知，客戶要求找到該電纜路徑在第一個桿挖出走架空線路，須帶電查找，不能斷電。 根據客戶描述該電纜從配電柜出來后直著往電桿方向去的，中間有假山，綠化，還有竹林。我公司人員用QLD-8000電纜路徑探測儀，在找尋的過程中發現該電纜是走的假山下面，經過竹林還有樓房，過去樓房30到電桿，測試人員把從樓房出來后到過電桿10的線路準確無誤的查詢出來，此處測出深度1.5m左右，反復測試確認后，挖機開挖，挖到1.2m左右未見電纜，又反復測試確認在此無誤，再挖到大約1.5m時發現該電纜。確認是要找的電纜后截斷為二，分別校對了相序，搖絕緣合格后做中間接頭，再整根測試絕緣合格，最后成功送電，確保在寒冷的冬季可以可靠用電。 附現場照片 |
|||||
